Hevederellenőrzési ellenőrzőlista: Gyors átadási/meghibásodási útmutató az emeléshez

Felhasználás előtti hevederellenőrző lista: gyors sikeres/nem sikeres munkafolyamat

Ez a használat előtti szekvencia a nagy kockázatú meghibásodások észlelésére szolgál, amelyek leesett terhelést okoznak: az azonosítás elvesztése, rejtett vágások, hő/kémiai sérülések és deformálódott vagy elhasználódott hardver.

Azonosítás és alkalmasság

• Győződjön meg arról, hogy az azonosító címke jelen van és olvasható (anyagtípus, névleges kapacitás, gyártó és nyomon követhetőség).
• Igazítsa a heveder típusát a környezethez (hő, vegyszerek, éles szélek, kopás, UV-sugárzás).
• Győződjön meg arról, hogy a tervezett függesztő- és hevederszögek az adott konfiguráció névleges kapacitásán belül vannak.

Heveder karosszéria állapota

• Keressen vágásokat, szakadásokat, szúrásokat, akadásokat, horzsolásokat, összezúzódott területeket vagy szabaddá vált fonalakat/szálakat.
• Ellenőrizze az öltéseket, hogy nincsenek-e elszakadt cérnák, kihúzott öltések, vagy nincs-e elválás a szemeknél.
• Ellenőrizze a hőkárosodást (üvegezés, megolvadt szálak, kemény fényes foltok) és vegyi hatást (duzzanat, puhaság, elszíneződés, rideg érzés).

Hardver és csatlakozási pontok

• Vizsgálja meg a horgokat, a bilincseket, a gyűrűket, a fő láncszemeket és a szerelvényeket repedés, deformáció, súlyos korrózió és túlzott kopás szempontjából.
• Győződjön meg arról, hogy a reteszek (ha vannak) megfelelően zárnak, és a rugók nem hiányoznak vagy beszorultak.
• Ellenőrizze, hogy a csapok/csavarok helyesek, illeszkednek-e és rögzítve vannak-e (nincs össze nem illő vagy rögtönzött csapok).

A terhelés beállításának ellenőrzése, amely megakadályozza a heveder sérülését

• Használjon élvédelmet a sarkokon; az éles élek gyorsan vághatják a szintetikus hevedereket még kis távolságon is.
• Kerülje az oldalsó terhelésű horgokat/bilincseket; igazítsa a terheket a hardver középvonalához.
• Emelés előtt győződjön meg arról, hogy a rakomány kiegyensúlyozott és csúszás ellen biztosított.

Azonnali elutasítás kritériumai: mi nem felel meg az ellenőrző listán a helyszínen

A jó hevederellenőrzési ellenőrzőlista bináris: át kell adni és folytatni, vagy nem sikerült, és kivonni a használatból. Az alábbi táblázat felsorolja a gyakori „munka leállítási” hibákat, és példákat ad a sok program által használt küszöbértékekre. Mindig tartsa be a gyártó eltávolítási kritériumait és az irányadó szabványt.

Gyakorlati szabály: ha a hiba megváltoztatja a heveder keresztmetszetét, a varrás integritását vagy a hardver geometriáját, akkor azt hibaként kell kezelni, kivéve, ha a program kifejezetten engedélyezi.

Típusspecifikus hevederellenőrző lista: mire kell figyelni az egyes hevedereknél

A különböző hevederkonstrukciók eltérően hibáznak. Használja az alábbi szakaszokat az Ön által kezelt hevedernek megfelelő „mély ellenőrzések” hozzáadásához.

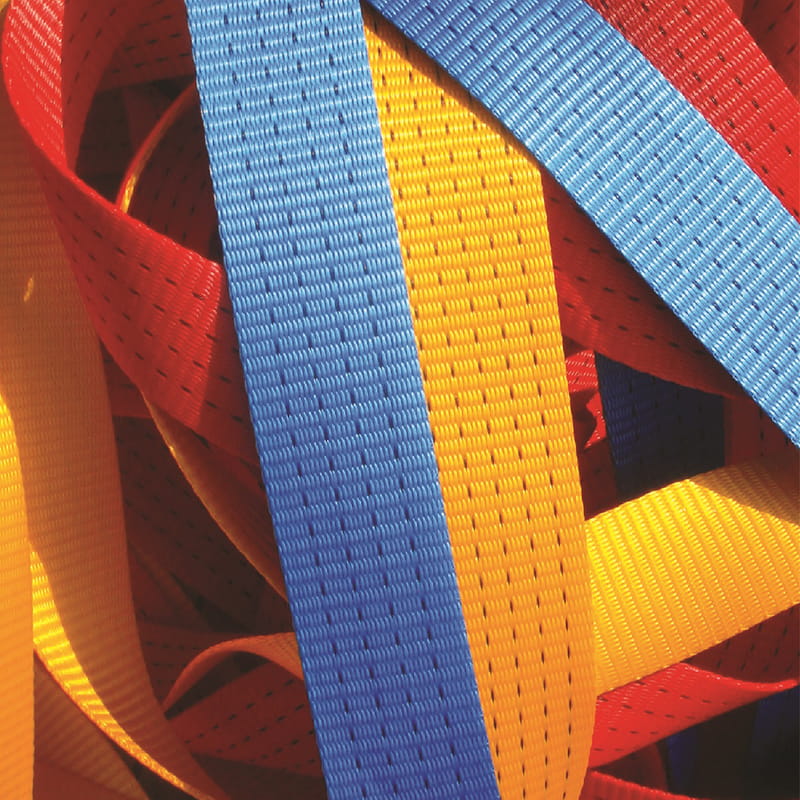

Szintetikus hevederek

• Vizsgálja meg mindkét oldalát vágások, horzsolások, akadozások és szúrások szempontjából – különösen a szemek közelében és ott, ahol a heveder érintkezik az élekkel.
• Ellenőrizze az élek kopását: a kopott élek gyakran jelzik a sarkok vagy a vasalat ismételt dörzsölését.
• Vizsgálja meg a szemeket, hogy nincs-e torzulás és a varrás elválása; sok kudarc kezdődik a szemen.

Szintetikus hevederek (fedett mag)

• Ellenőrizze, hogy a burkolaton nincsenek-e vágások, megolvadt területek vagy erős horzsolások, amelyek feltárhatják vagy károsíthatják a teherhordó magot.
• Érezze a kemény foltokat, csomókat vagy vékony foltokat, amelyek belső magkárosodásra vagy egyenetlen terhelésre utalnak.
• Győződjön meg arról, hogy a fedővarrás sértetlen a szem körül és a test mentén.

Drótkötél hevederek

• Keressen megszakadt vezetékeket, korróziót és helyi kopást, ahol a kötél egy sugárban meghajlik.
• Kerülje el a nyilvánvaló torzításokat: csavarodásokat, madárketreceket, összetört szálakat vagy „hullámos” fekvést.
• Vizsgálja meg a végződéseket (flamand szem, horzsolás, kiöntött aljzat), hogy nincsenek-e repedt ujjak, elcsúszás vagy eltört szálak a vállnál.

Ötvözet lánchevederek

• Mérje meg a nagy kopásnak kitett pontokat (csapágyfelületeket), hogy észlelje a kopás okozta átmérővesztést.
• Ellenőrizze a nyúlást: hasonlítsa össze a gyanús hivatkozásokat egy nem használt hivatkozással; a megnyúlt linkek túlterhelést jeleznek.
• Keresse a hő által okozott károkat (elkékülés, vízkő) és korróziós lyukakat, amelyek repedéseket okozhatnak.

Hardver (horgok, bilincsek, gyűrűk, fő linkek)

• Ellenőrizze, hogy nincsenek-e repedések az átmeneteknél és a teherviselő sugaraknál; használjon megfelelő NDT-t, ha azt a programja megköveteli.
• Ellenőrizze a deformációt: nyitott horogtorok, meggörbült bilincs íj, a csapmenet sérülése vagy kerek gyűrűk.
• Győződjön meg arról, hogy a jelölések (WLL/minőség) olvashatóak és megfelelnek a kötélzeti tervnek.

Ellenőrzés gyakorisága: milyen gyakran kell az ellenőrző listát használni és dokumentálni

A teljes program minden alkalommal használat előtti ellenőrzést, valamint egy hozzáértő személy általi ütemezett időszakos ellenőrzést használ. Minél súlyosabb a szervizelés (magas ciklusok, éles élek, korrozív anyagok, hőség, kültéri expozíció), annál rövidebbnek kell lennie az intervallumnak.

Ha munkahelye színkódolt negyedéves címkéket vagy sorozatos eszközkövetést használ, a használat előtti ellenőrzést tekintse „kapunak”, az időszakos ellenőrzéseket pedig „auditnak”, amely észleli a lassú kopást, a mérési eltolódást és a nem dokumentált visszaéléseket.

A hevedervizsgálat dokumentálása: olyan területek, amelyek fájdalommentessé teszik az auditot

A hasznos nyilvántartás lehetővé teszi a hozzáértő személy számára a nyomon követhetőség bizonyítását, a megfelelő/nem megfelelő döntések megjelenítését, és az ismétlődő sérülési minták azonosítását (például ismételt élvágások egy adott munkán). Elegendő részletet adjon meg ahhoz, hogy egy másik személy megismételhesse a döntést.

Javasolt ellenőrzési rekordmezők

• Eszközazonosító/sorozat (vagy címkeszám), heveder típusa, méret/hossz, anyag/minőség és névleges kapacitás
• Az ellenőrzés dátuma, az ellenőr neve és a szolgáltatás súlyossága (normál/súlyos/különleges)
• Állapot megjegyzések alkatrészenként: test, szemek/varrás, hardver, azonosítás
• Mérések, ahol releváns (lengőkar átmérője, horogtorok nyílása stb.)
• Selejtezés (átengedés/javítás/nyugdíjba helyezés), korrekciós intézkedés és visszaszolgáltatási engedély

Egy egyszerű sikeres/nem sikeres döntési rutin

1. Győződjön meg arról, hogy az azonosító címke jelen van és olvasható; ha nem, azonnal megbukik.
2. Vizsgálja meg a heveder testét, hogy nincs-e olyan sérülés, amely csökkenti a keresztmetszetet, szabaddá teszi a magszálakat, vagy nem jelez hő/kémiai hatást.
3. Vizsgálja meg a hardver geometriáját és kopását; mérje meg, ha deformáció gyanúja merül fel.
4. Ha bármilyen hibát talál, jelölje ki és tegye karanténba; ne „tartsd meg egy utolsó emelésre”.
5. Rögzítse a megállapításokat és a diszpozíciót, hogy a trendeket kezelni lehessen (jobb élvédelem, eltérő típusú heveder, átképzés).

Konkrét példák: adatok felhasználása a sikeres és a sikertelen helyzet eldöntésére

Ezek a példák azt mutatják, hogy a hevederellenőrzési ellenőrzőlista hogyan változtatja a megfigyeléseket egyértelmű döntésekké. Az alábbi számok tájékoztató jellegűek – a végső elhelyezéshez használja a gyártó kritériumait.

Példa: hevederheveder élvágás

Egy 2 hüvelykes (50,8 mm) szintetikus heveder hevederének szélessége a csapágypont közelében 0,25 hüvelyk (6,35 mm) van. Ez a heveder szélességének körülbelül 12,5%-a (0,25 ÷ 2,00 = 0,125). Mivel ez megközelíti az általános visszautasítási küszöbértékeket, és egy nagy igénybevételnek kitett zónában található, a biztonságos döntés az, hogy megszüntetjük az üzemen kívül, és kicseréljük, vagy áttervezzük a felvonót élvédelemmel.

Példa: láncszem kopásmérés

A láncszem átmérője eredetileg 0,50 hüvelyk a csapágyfelületen. A féknyereg most 0,44 hüvelyket mutat a leginkább kopott ponton. A csökkentés 0,06 hüvelyk, vagyis az eredeti átmérő 12%-a (0,06 ÷ 0,50 = 0,12). Mivel ez jelentős szakaszveszteséget jelez, a hevedert ki kell szerelni a használatból.

Példa: kampós toroknyílás ellenőrzése

A horog eredeti torkának nyílása 1,25 hüvelyk. Az ellenőrzés 1,33 hüvelyket talál. A növekedés 0,08 hüvelyk, körülbelül 6,4% (0,08 ÷ 1,25 = 0,064). Ez összeegyeztethető túlterheléssel vagy képlékeny deformációval; távolítsa el a horgot (és a kapcsolódó hevederegységet) a használatból.

Tárolási és kezelési szabályok, amelyek lehetővé teszik, hogy a hevederek átmenjenek az ellenőrzésen

A legtöbb heveder meghibásodása megelőzhető. A cél az élsérülés, a vegyi/hőhatás és az ellenőrizetlen lökésterhelés csökkentése – a három leggyakoribb ok, amiért a hevederek nem felelnek meg a hevederellenőrzési listán.

• Tárolja a hevedereket tisztán és szárazon, napfénytől/UV-tól és vegyi gőzöktől távol; lehetőleg tartsa távol őket a padlótól.
• Használjon névleges élvédelmet minden emelőnél, ahol sarkok vagy sorja érintkezik a hevederrel.
• Soha ne húzza a hevedereket durva felületeken; a kopásos sérülések finomak, de meghatározóak lehetnek.
• Kerülje el a lökésszerű terhelést azáltal, hogy lassan lazít és szabályozza az utazást; a sokk megsokszorozza az erőt és felgyorsítja a rejtett sérülést.
• Különítse el a hevedereket típus és kapacitás szerint, így gyorsan és következetesen kiválasztható a megfelelő heveder.

A lényeg: a legegyszerűbb szabály, amely megakadályozza a rakomány leejtését

Ha a heveder ellenőrzési listája hiányzó azonosítót, sérült teherhordó anyagot, sérült varrást vagy deformálódott vasalatot talál, a heveder nem használható – ez alól kivétel nincs.

Alakítsa ki a szokást: ellenőrizze minden emelés előtt, dokumentálja az időszakos ellenőrzéseket, és javítsa ki a kiváltó okokat (élvédelem, megfelelő függesztőválasztás és ellenőrzött terhelés). Ez a leggyorsabb módja annak, hogy az emelési műveletek biztonságosak, megfelelőek és kiszámíthatóak legyenek.
